端子台の選定｜ねじ式・スプリング式・中継端子台の選定ポイント

この記事でわかること

この記事の対象になる方

制御盤や設備配線では、電線同士を接続したり、外部機器と盤内機器を中継したりするために端子台を使用します。

端子台は一見すると単純な部品に見えますが、種類や仕様を間違えると、配線作業がしにくくなったり、メンテナンス性が悪くなったり、場合によっては接触不良や発熱の原因になることもあります。

この記事では、制御盤や設備配線で使う端子台の種類と、選定時に確認すべきポイントを紹介します。

端子台とは、電線同士や電線と機器を接続するための部品です。

制御盤では、外部から入ってくる配線を一度端子台で受けたり、PLCやリレー、電源、センサなどへの配線を整理したりするために使われます。

たとえば、現地のセンサ配線を直接PLCに接続してしまうと、後から点検や交換をするときに作業しにくくなります。
そこで、一度端子台で中継しておくことで、配線の切り分けやメンテナンスがしやすくなります。

端子台は、単に電線をつなぐだけでなく、制御盤の保守性や作業性を高めるための重要な部品です。

端子台を選ぶときは、接続方式だけでなく、電流容量や電線サイズ、設置スペースまで確認する必要があります。

特に重要なのは、定格電流と適合電線サイズです。

電線サイズが合っていない端子台を選ぶと、電線が入らなかったり、固定が不安定になったりします。
また、電流容量に余裕がない端子台を使うと、発熱やトラブルにつながる可能性があります。

端子台は、大きく分けて2種類に分かれます。

それぞれの特徴を確認していきましょう。

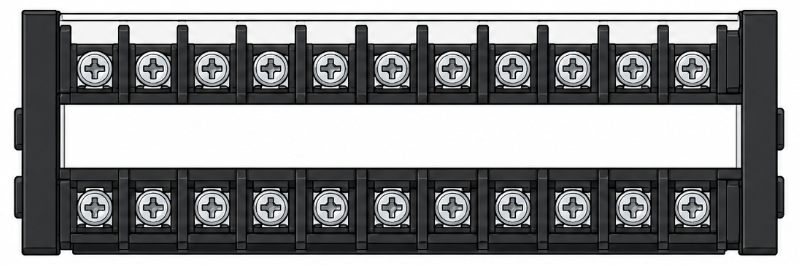

ねじ式端子台は、ねじで電線や圧着端子を固定するタイプの端子台です。
昔から広く使われており、制御盤や設備配線では非常に一般的です。

ねじ式端子台は、丸形端子やY端子と相性がよく、現場でも扱いやすい端子台です。

一方で、ねじの締付が弱いと接触不良の原因になります。
また、振動が多い場所では、ねじの緩みに注意が必要です。

信頼性を重視する配線や、動力回路、アース線などでは、ねじ式端子台が使いやすい場面も多いです。

スプリングクランプ式やプッシュイン式端子台は、ばねの力で電線を固定するタイプの端子台です。

ねじを締める必要がないため、配線作業が早く、ねじの緩みを気にしにくい点が特徴です。
最近では、PLCやリモートI/O、センサ用端子台の配線などでよく使われています。

スプリングクランプ式・プッシュイン式端子台では、より線をそのまま差し込むのではなく、フェルール端子や棒端子で先端をまとめて差し込みましょう。
たまにそのまま差し込まれているケースもありますが、後から修正したいとき大変です…。

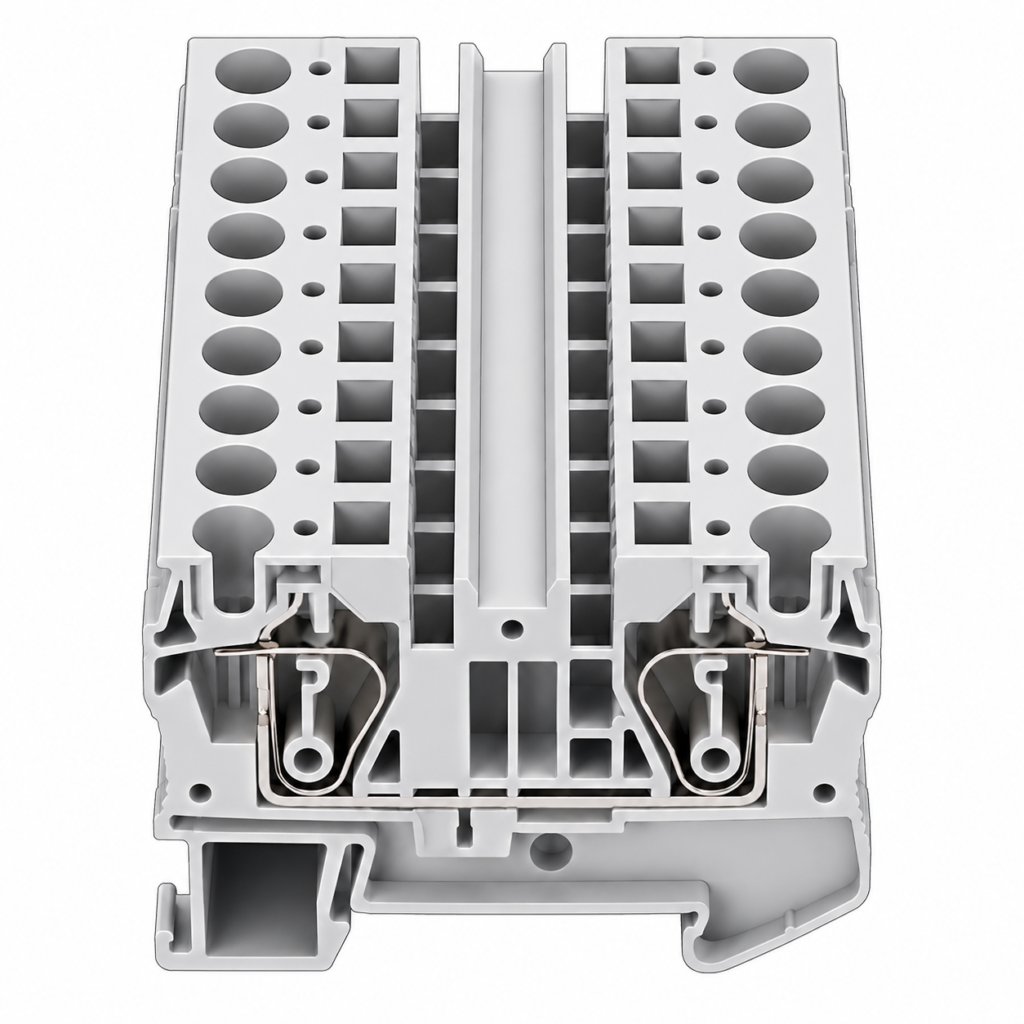

先にドライバーを四角い穴に差し込み、その後に配線を丸い穴に通したあと、ドライバーを引き抜くことで配線を把持する仕組みになっています。

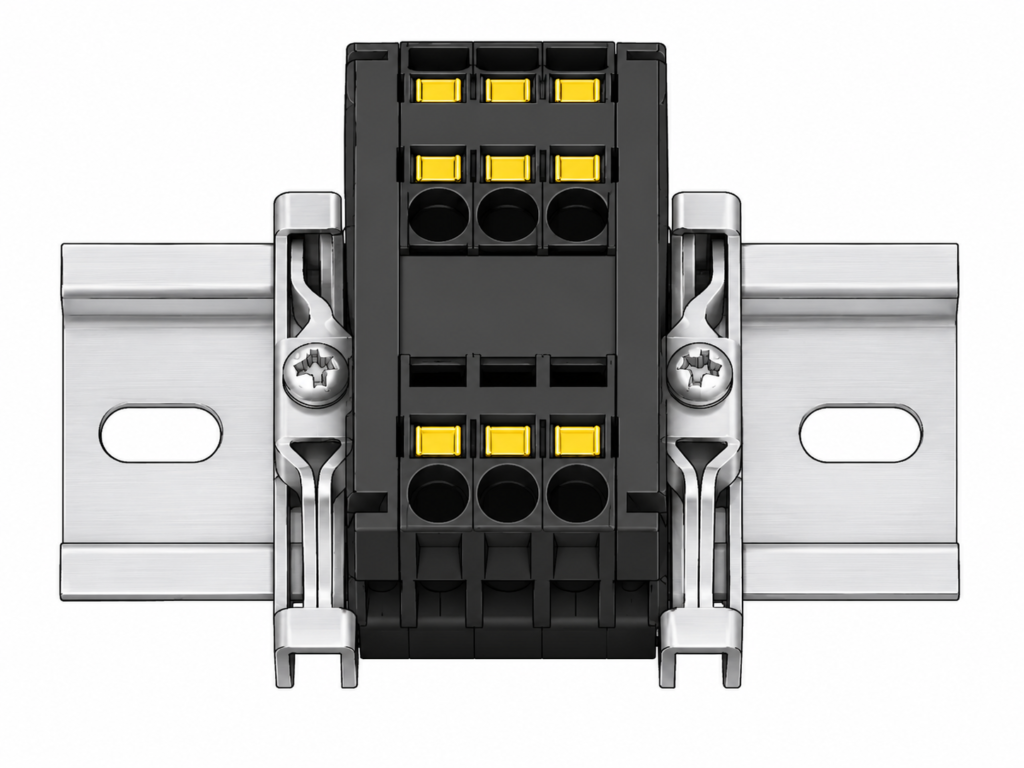

プッシュインの場合は、丸い穴にそのまま配線を差し込むことができます。
配線を引き抜くときだけ、下の画像の黄色ボタンを押し込むことで配線を外すことができる便利なタイプです。

端子台選定では、次のようなミスが起こりやすいです。

特に見落としやすいのが、端子台本体以外の部品です。
端子台には、エンドプレート、端子カバー、短絡バー、記名板などの部品が必要になることがあります。
端子台本体だけを選定すると、実際の組付け時に不足する場合があるので注意しましょう。

端子台選びで迷った場合は、用途から考えると選定しやすくなります。
一例を紹介します。
